در دنیای اندازه‌گیری دقیق جریان سیالات، فلومترها نقش اساسی دارند. بدون استفاده از ابزارهای اندازه‌گیری دقیق، پایش مصرف، کنترل فرآیند، و بهینه‌سازی انرژی عملاً غیرممکن است. فلومترهای مختلفی برای کاربردهای گوناگون وجود دارند، از جمله فلومترهای الکترومغناطیسی، جرمی، اولتراسونیک، ورتکس، و توربینی. در این مقاله به‌صورت جامع به فلومترهای توربینی می‌پردازیم، نوعی از دبی‌سنج‌ها که به دلیل دقت بالا، پاسخ سریع، و قیمت مناسب در بسیاری از صنایع محبوب هستند.

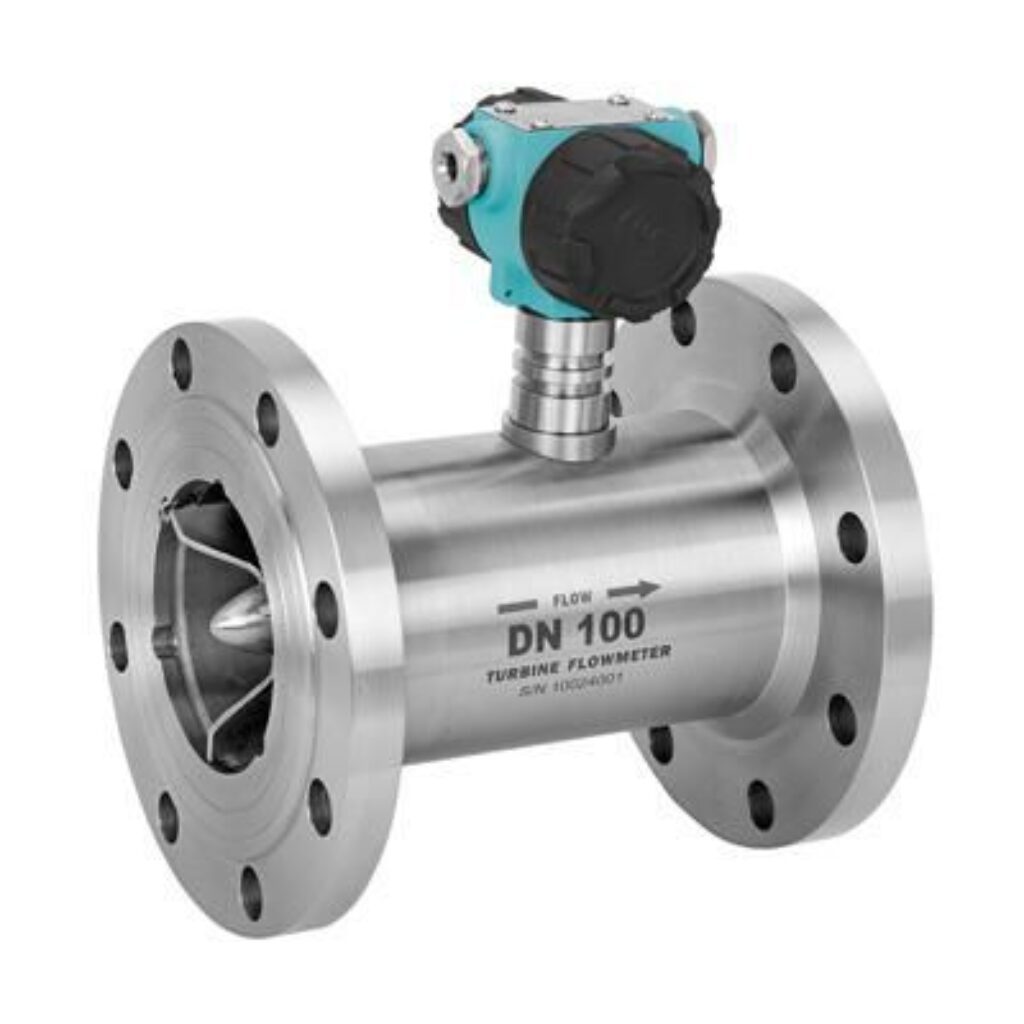

۲. فلومتر توربینی چیست؟

فلومتر توربینی یکی از ابزارهای اندازه‌گیری جریان حجمی مایعات یا گازهاست که با استفاده از چرخش یک پره یا توربین داخل مسیر جریان کار می‌کند. زمانی که سیال از داخل فلومتر عبور می‌کند، تیغه‌های توربین می‌چرخند. سرعت چرخش این توربین با سرعت جریان سیال متناسب است. با اندازه‌گیری فرکانس این چرخش می‌توان نرخ جریان حجمی سیال را محاسبه کرد.

اجزای اصلی فلومتر توربینی:

بدنه اصلی (Housing): معمولاً از فولاد ضد زنگ یا آلیاژهای مقاوم به خوردگی ساخته می‌شود.
توربین (Rotor): پره‌هایی دارد که با جریان سیال می‌چرخند.
یاتاقان‌ها: برای کاهش اصطکاک توربین به کار می‌روند.
سنسور القایی یا مغناطیسی: چرخش توربین را به سیگنال الکتریکی تبدیل می‌کند.
مدار پردازشگر: سیگنال را به مقدار دبی تبدیل می‌کند.

۳. مزایا و معایب فلومترهای توربینی

مزایا:

دقت بالا (تا ±۰.۵%)
قیمت نسبتاً مناسب
پاسخ سریع به تغییرات جریان
مناسب برای سیالات با ویسکوزیته پایین
مناسب برای جریان‌های پیوسته و تمیز

معایب:

حساس به ذرات معلق در سیال
عملکرد ضعیف در سیالات ویسکوز یا چندفازی
نیاز به کالیبراسیون دوره‌ای
کاهش دقت در صورت فرسودگی یاتاقان‌ها یا پره‌ها

۴. کاربردهای فلومتر توربینی

فلومترهای توربینی در طیف وسیعی از صنایع کاربرد دارند:

نفت و گاز: اندازه‌گیری دبی فرآورده‌های نفتی، گاز مایع و طبیعی
صنایع غذایی و نوشیدنی: کنترل جریان آب، شیر، نوشابه و سایر مایعات
صنایع دارویی: اندازه‌گیری مایعات استریل در خطوط تولید
نیروگاه‌ها: پایش جریان سوخت، آب تغذیه و بخار
هوافضا: تست تجهیزات هیدرولیک و سوخت‌رسانی

۵. مقایسه فلومتر توربینی با سایر فلومترها

نوع فلومتر	مزایا	معایب	کاربرد معمول
توربینی	دقت بالا، قیمت مناسب	نیاز به سیال تمیز	مایعات تمیز با ویسکوزیته پایین
جرمی (کوریولیس)	اندازه‌گیری دقیق جرم	گران‌قیمت	صنایع حساس مانند داروسازی
اولتراسونیک	بدون تماس با سیال	قیمت بالا، نیاز به نصب دقیق	مایعات خورنده یا استریل
مغناطیسی	بدون قطعات متحرک	فقط برای سیالات رسانا	فاضلاب و سیالات صنعتی رسانا
ورتکس	مناسب برای بخار و گاز	دقت کمتر از توربینی	بخار، گاز، و مایعات صنعتی

۶. نصب و نگهداری

نصب صحیح فلومتر توربینی تأثیر زیادی بر عملکرد آن دارد. موارد مهم عبارتند از:

نصب در مسیر مستقیم بدون انحراف شدید
پیش‌بینی طول لوله مستقیم در ورودی و خروجی
نصب فلومتر در موقعیت افقی و پر بودن لوله از سیال
جلوگیری از وجود حباب یا فاز گاز در مایعات

نگهداری:

تمیزکاری دوره‌ای پره‌ها و یاتاقان‌ها
کالیبراسیون هر ۶ تا ۱۲ ماه بسته به شرایط استفاده
بررسی سیگنال خروجی برای اطمینان از عملکرد صحیح

۷. برندهای معتبر تولیدکننده فلومتر توربینی

Emerson (Rosemount): کیفیت بالا و پشتیبانی صنعتی قوی
Siemens: تجهیزات دقیق برای صنایع سنگین
Badger Meter: مقرون‌به‌صرفه و متنوع
Omega Engineering: مناسب برای پروژه‌های آزمایشگاهی و صنعتی سبک
Flow Technology Inc: دقت بالا و گواهینامه‌های معتبر

۸. نکات تخصصی برای مهندسان

انتخاب فلومتر با توجه به دمای کاری، فشار و نوع سیال
در نظر گرفتن افت فشار در طراحی خطوط لوله
محاسبه رِینولدز عدد برای بررسی مناسب بودن جریان
استفاده از فیلتر در ورودی برای جلوگیری از ورود ذرات
اتصال خروجی فلومتر به PLC یا سیستم مانیتورینگ با پروتکل مناسب (مثلاً Modbus، ۴-۲۰ mA)

۹. راهنمای خرید فلومتر توربینی

هنگام خرید فلومتر توربینی به موارد زیر دقت کنید:

قطر لوله و سایز فلومتر
حداقل و حداکثر دبی کاری
نوع سیال و ویسکوزیته آن
فشار کاری و دمای محیط
نوع خروجی سیگنال (آنالوگ، دیجیتال، پالس)

قیمت تقریبی (بسته به سایز و برند):

سایز کوچک آزمایشگاهی: از ۵ تا ۵۰ میلیون تومان
سایز صنعتی: بین ۵۰ تا ۳۰۰ میلیون تومان

۱۰. سوالات پرتکرار (FAQ)

آیا فلومتر توربینی برای سیالات ویسکوز مناسب است؟

خیر، برای سیالات با ویسکوزیته بالا دقت کاهش می‌یابد. بهتر است از فلومتر جرمی یا اولتراسونیک استفاده شود.

حداکثر دقت چقدر است؟

معمولاً ±۰.۵% تا ±۱% از مقدار اندازه‌گیری شده

آیا می‌توان خروجی را به PLC متصل کرد؟

بله، با استفاده از سیگنال‌های آنالوگ (۴-۲۰ mA) یا پالس دیجیتال

آیا فلومتر توربینی نیاز به برق دارد؟

بله، سنسور و مدار الکترونیکی آن نیاز به تغذیه دارد. برخی مدل‌ها باتری‌خور هستند.

آیا می‌توان فلومتر توربینی را در فضای باز نصب کرد؟

بله، به شرطی که بدنه آن دارای درجه حفاظتی IP بالا باشد (مثلاً IP65 یا IP67)

۱۱. جمع‌بندی

فلومترهای توربینی به‌عنوان یکی از پرکاربردترین و مقرون‌به‌صرفه‌ترین تجهیزات اندازه‌گیری جریان در صنایع مختلف شناخته می‌شوند. دقت بالا، سرعت پاسخ‌گویی مناسب و هزینه پایین آنها را به گزینه‌ای محبوب در کاربردهای صنعتی و نیمه‌صنعتی تبدیل کرده است. با رعایت نکات نصب و نگهداری، می‌توان عمر مفید و دقت عملکرد این ابزار را به حداکثر رساند.

اگر به دنبال راه‌حلی دقیق برای اندازه‌گیری جریان مایعات یا گاز در سیستم خود هستید و سیال شما تمیز و با ویسکوزیته پایین است، فلومتر توربینی می‌تواند یکی از بهترین گزینه‌ها باشد.

۱۲. نگاهی به آینده فلومترهای توربینی

با پیشرفت فناوری‌های اندازه‌گیری و یکپارچه‌سازی صنعتی، فلومترهای توربینی نیز در حال ارتقاء و تحول هستند. ترکیب این فلومترها با سیستم‌های دیجیتال مانند اینترنت اشیاء صنعتی (IIoT)، هوش مصنوعی و یادگیری ماشین، زمینه‌ساز نسل جدیدی از سیستم‌های اندازه‌گیری جریان شده است.

برخی تحولات نوین در حوزه فلومترهای توربینی عبارت‌اند از:

افزایش قابلیت خودکالیبراسیون: فلومترهایی که می‌توانند با استفاده از الگوریتم‌های هوشمند، خود را با شرایط جدید سیال تطبیق دهند.
اتصال بی‌سیم: حذف سیم‌کشی در محیط‌های صنعتی سخت و انتقال داده‌ها از طریق پروتکل‌هایی مانند LoRaWAN، ZigBee یا NB-IoT.
ادغام با داشبوردهای ابری: برای مانیتورینگ جریان در زمان واقعی از راه دور در سیستم‌های مبتنی بر وب و موبایل.
مصرف انرژی فوق‌العاده پایین: مناسب برای کاربردهای میدانی یا مکان‌هایی با دسترسی دشوار به برق.

۱۳. نتیجه‌گیری آینده فلومترهای

فلومترهای توربینی با وجود قدمت نسبتاً بالایی که دارند، هنوز هم از دقیق‌ترین، اقتصادی‌ترین و قابل اعتمادترین گزینه‌ها برای اندازه‌گیری جریان سیالات در بسیاری از صنایع محسوب می‌شوند. این ابزارها به دلیل طراحی مکانیکی ساده و در عین حال کارآمد، همچنان جایگاه مهمی در میان تکنولوژی‌های نوین دارند.

اگر بخواهیم تنها یک توصیه مهم برای استفاده بهینه از فلومتر توربینی بدهیم، آن حفظ تمیزی و دقت در نصب است. با یک نصب اصولی و نگهداری منظم، یک فلومتر توربینی می‌تواند سال‌ها بدون افت عملکرد کار کند.

در نهایت، انتخاب فلومتر مناسب همیشه وابسته به شناخت درست از نوع سیال، شرایط فرآیندی، الزامات دقیق، و بودجه پروژه است. اگر این انتخاب با مشاوره مهندسی و درک علمی صحیح انجام شود، موفقیت سیستم اندازه‌گیری تا حد زیادی تضمین می‌شود.

۱۴. فرمول‌ها و محاسبات کاربردی برای فلومترهای توربینی

فلومتر توربینی بر اساس اندازه‌گیری فرکانس چرخش توربین، نرخ جریان سیال را محاسبه می‌کند. این محاسبه از رابطه زیر تبعیت می‌کند:

فرمول پایه دبی حجمی:

$\frac{f}{k}$

Q: نرخ جریان حجمی (مثلاً لیتر بر دقیقه یا مترمکعب بر ساعت)
f: فرکانس خروجی فلومتر (هرتز)
k: فاکتور کالیبراسیون (Pulses per Liter یا Pulses per Gallon)

توجه: فاکتور k برای هر فلومتر منحصربه‌فرد بوده و توسط تولیدکننده پس از کالیبراسیون دقیق اعلام می‌شود.

محاسبه دبی جرمی (با داشتن چگالی):

$m˙=Q×ρ\dot{m} = Q \times \rho$

ṁ: نرخ جریان جرمی (kg/s یا ton/h)
ρ: چگالی سیال (kg/m³)

۱۵. چک‌لیست خرید و نصب فلومتر توربینی

برای بهره‌برداری دقیق و پایدار از فلومتر توربینی، رعایت نکات زیر ضروری است:

الف) انتخاب درست:

[✔] نوع سیال مشخص شده است؟ (مایع، گاز، خورنده یا ویسکوز؟)
[✔] محدوده دبی و فشار کاری مشخص است؟
[✔] چگالی و ویسکوزیته سیال در دمای کاری بررسی شده؟
[✔] خروجی مورد نیاز (آنالوگ، دیجیتال، پالس) تعیین شده؟
[✔] استاندارد یا گواهی مورد نیاز (ATEX، FDA، …) مشخص است؟

ب) نصب صحیح:

[✔] حداقل ۱۰D لوله مستقیم قبل و ۵D بعد از فلومتر رعایت شده؟
[✔] فلومتر هم‌راستا با محور جریان نصب شده؟
[✔] در برابر لرزش یا پالس‌های فشار محافظت شده؟
[✔] از فیلتر یا صافی قبل از فلومتر استفاده شده؟
[✔] اتصالات برقی طبق توصیه سازنده انجام شده‌اند؟

📌 نکته حرفه‌ای: در سیستم‌های حلقه بسته یا فشار متغیر، بهتر است فلومتر بعد از پمپ و قبل از هر انشعاب نصب شود تا نویز جریان بر دقت آن اثر نگذارد.

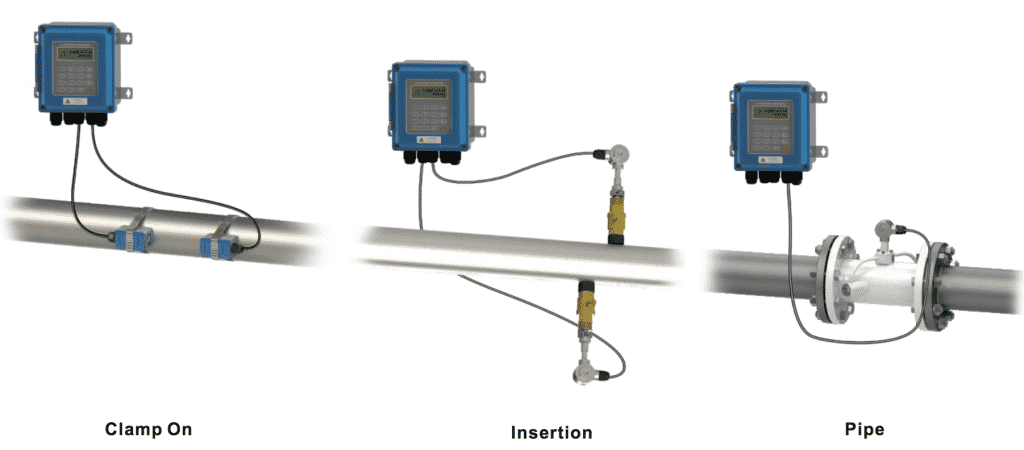

۱۶. مقایسه فلومتر توربینی با فلومتر اولتراسونیک

بسیاری از مهندسان هنگام انتخاب ابزار اندازه‌گیری دبی، بین فلومتر توربینی و اولتراسونیک تردید دارند. جدول زیر مقایسه‌ای دقیق بین این دو نوع فلومتر ارائه می‌دهد:

ویژگی‌ها	فلومتر توربینی	فلومتر اولتراسونیک
نوع عملکرد	مکانیکی (چرخش پره‌ها)	بدون تماس (پالس فراصوتی)
دقت معمول	±۰.۵% تا ±۱%	±۰.۳% تا ±۰.۵%
مناسب برای	مایعات تمیز با ویسکوزیته پایین	مایعات تمیز و حتی کدر / گازها
قطعات متحرک	دارد (توربین، یاتاقان)	ندارد
هزینه اولیه	پایین	نسبتاً بالا
هزینه نگهداری	متوسط (نیاز به سرویس پره و یاتاقان)	پایین (بدون نیاز به تعویض قطعه)
پاسخ به ذرات معلق	حساس	مقاوم‌تر
قابلیت نصب Clamp-on	ندارد	دارد (روی بدنه لوله، بدون قطع جریان)
مصرف انرژی	پایین	پایین
عمر مفید	وابسته به شرایط سیال	بالا

✅ اگر سیال شما تمیز، جریان پایدار و بودجه محدود دارید: فلومتر توربینی انتخاب بهتری است.
✅ اگر سیال دارای ذرات، خورنده یا حساس به تماس فیزیکی است: فلومتر اولتراسونیک مناسب‌تر است.

۱۷. مدل‌های مطرح فلومتر توربینی در بازار ایران

در بازار ایران چند برند شناخته‌شده وجود دارند که مدل‌های مختلف فلومتر توربینی عرضه می‌کنند. در ادامه برخی از آن‌ها را بررسی می‌کنیم:

۱. فلومتر توربینی برند FLOMEC (استرالیا)

ویژگی‌ها: دقت بالا، قابلیت نمایشگر محلی، جنس فولاد ضد زنگ
کاربرد: صنایع غذایی، نفت و گاز، آب
قیمت: متوسط رو به بالا

۲. فلومتر برند TOKICO (ژاپن)

ویژگی‌ها: طراحی صنعتی، قابل اتصال به PLC، مقاوم در برابر خوردگی
کاربرد: سوخت‌رسانی، پتروشیمی، نیروگاه
قیمت: بالا

۳. فلومتر GPI (آمریکا)

ویژگی‌ها: نمایشگر دیجیتال، نصب آسان، دقیق
کاربرد: کارگاه‌ها، ماشین‌آلات صنعتی سبک، کشاورزی
قیمت: اقتصادی

۴. برندهای چینی (مثل SINOMETER، Holykell)

ویژگی‌ها: قیمت پایین، تنوع بالا، عملکرد متوسط
کاربرد: پروژه‌های کم‌هزینه، آزمایشگاهی
قیمت: بسیار مقرون‌به‌صرفه

۱۸. راهنمای گام‌به‌گام انتخاب فلومتر توربینی مناسب پروژه

انتخاب صحیح فلومتر توربینی نه‌تنها در دقت اندازه‌گیری، بلکه در پایداری سیستم، کاهش هزینه‌ها و طول عمر تجهیز بسیار تأثیر دارد. مراحل زیر به‌صورت دقیق و عملیاتی طراحی شده‌اند:

گام ۱: نوع سیال را مشخص کنید

✅ آیا سیال شما مایع است یا گاز؟
✅ تمیز است یا دارای ذرات معلق؟
✅ خورنده است یا خنثی؟
✅ دارای ویسکوزیته بالاست یا پایین (مثلاً روغن غلیظ یا آب)؟

نکته: فلومترهای توربینی برای سیالات تمیز و با ویسکوزیته پایین ایده‌آل هستند. اگر سیال شما خورنده یا ساینده است، نیاز به متریال خاص مثل PTFE یا Hastelloy دارید.

گام ۲: بازه دبی (Flow Range) را مشخص کنید

✅ حداقل و حداکثر جریان عبوری چقدر است؟
✅ دبی مورد انتظار با چه واحدی اندازه‌گیری می‌شود؟ (LPM، m³/h، GPM و …)

دقت فلومتر در محدوده جریان طراحی‌شده‌اش بالاست. هرگز فلومتر توربینی را نزدیک به حد پایین ظرفیتش استفاده نکنید.

گام ۳: دمای کاری و فشار سیستم را بررسی کنید

✅ دمای سیال چند درجه است؟
✅ فشار کاری لوله‌کشی چقدر است؟ (مثلاً ۶ بار، ۱۶ بار)

مطمئن شوید فلومتر انتخابی تحمل فشار و دمای واقعی را دارد، نه فقط نرمال.

گام ۴: نوع خروجی مورد نیاز را انتخاب کنید

✅ خروجی دیجیتال (پالس) نیاز دارید یا آنالوگ (۴–۲۰mA)؟
✅ می‌خواهید فلومتر به PLC، HMI یا دیتالاگر وصل شود؟
✅ نیاز به نمایشگر محلی (LCD) دارید یا خیر؟

گام ۵: متریال بدنه و استانداردها را انتخاب کنید

✅ در تماس با خورنده‌ها یا صنایع غذایی هستید؟ فولاد ضد زنگ (SS316L) یا PTFE را در نظر بگیرید.
✅ آیا نیاز به استانداردهایی مانند ATEX (ضد انفجار)، FDA (غذایی)، یا IP68 (ضدآب) دارید؟

گام ۶: سایز و نوع اتصال فلومتر را مشخص کنید

✅ قطر لوله چنده؟ DN15، DN50 یا بیشتر؟
✅ رزوه‌ای می‌خواهید یا فلنجی؟
✅ نوع فلنج (ANSI، DIN، JIS) چیست؟

گام ۷: بودجه را تعیین کنید

✅ آیا پروژه حساس به قیمت است یا بیشتر دقت مهم است؟
✅ آیا فلومتر باید وارداتی باشد یا داخلی نیز قابل قبول است؟

در پروژه‌های با بودجه محدود، برندهای اقتصادی با کالیبراسیون مناسب نیز پاسخگو هستند.

گام ۸: انتخاب برند و مدل

با اطلاعات بالا، حالا می‌توانید از میان برندهای معتبر انتخاب کنید:

پیشنهاد اقتصادی: GPI، Holykell
پیشنهاد صنعتی حرفه‌ای: FLOMEC، KROHNE، Endress+Hauser
پیشنهاد ویژه برای صنایع خاص: TOKICO (سوخت)، Badger (آب)، SIKA (بویلر)
